| 作業手順 |
| 【注意】車種により作業手順が異なる場合があるため、修理書を参照して下さい。 |
| |
| 識別コードの登録 |
| （a） 以下の作業を行い、車両をトランスミッター登録モードにする。 |
- （1） イグニッションキーシリンダーからキープレートを抜き取る。
- （2） 運転席のドアのみを開いておく。
- （3） 運転席ドアをUNLOCK状態にする。
|
| （b） 上記作業終了後、トランスミッターを登録モードにする。 |
- （1） キープレートをイグニッションキーシリンダーに差し込んだのち、抜き取る。

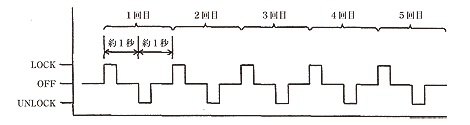

- （2） ドアコントロールスイッチ（マニュアル作動用）にて、LOCK-UNLOCKを約１秒間隔で５回行い、運転席ドアを一度閉→開する。
|
 |
〈注意〉上記作業を４０秒以内に行う |
| |

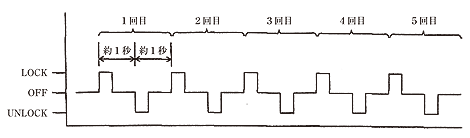

| （c） 再度、ドアコントロールスイッチ（マニュアル作動用）にて、LOCK-UNLOCKを約１秒間隔で５回行う。 |
 |
| （d） モードの選択 |

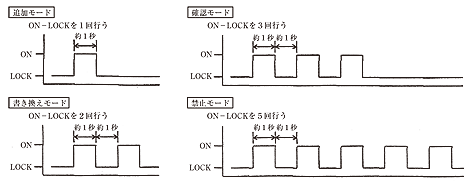

- （1） キープレートをイグニッションキーシリンダーに差し込み、下図を参考にしながらイグニッションスイッチのON⇔LOCKを約１秒間隔で１〜５回行いモードを選択したのち、キープレートを抜き取る。
|
| 〈注意〉 |
ドアコントロールスイッチ（マニュアル作動用）にてLOCK-UNLOCKを５回作動とモード選択を４０秒以内に行う。 |
|
 |
- （2） モード選択後３秒以内にパワーウインドゥリレーはLOCK-UNLOCK作動を自動的に行い、選択されたモードを作業者に知らせる。
|
〈注意〉確認モードで登録数０の場合は、自動的に５回行う。
| 〈参考〉 |
・ |

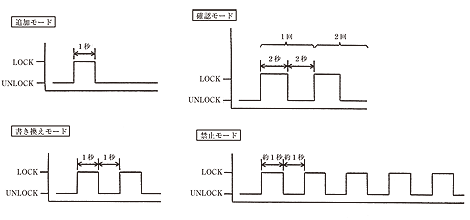

図中確認モードは、２回作動、２種類の識別コードが登録されている例を示す。 |
| |
・ |
禁止モードおよび確認モードを選択した場合は終了する。 |
|
 |
| （e） トランスミッター登録 |
- （1） モードの選択確認後、２０秒以内にトランスミッターのスイッチを１秒以上押す。
|
↑〔この作業が異なっていた。〕
トランスミッタのボタンが３つのタイプは「モードの選択確認後、２０秒以内にロック・アンロックの２つのスイッチを同時に１秒以上押す。」となる。 |
- （2） 再度トランスミッターのいずれかのスイッチを１秒以上押す。

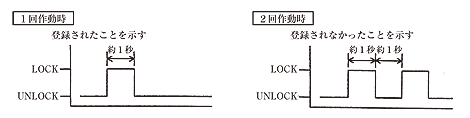

- （3） トランスミッターのスイッチOFF後、３秒後にトランスミッターの登録作業が正常に完了した場合は、パワーウインドゥリレーからLOCK-UNLOCK作動を１秒間隔で１回または２回行い、トランスミッターからの電波を受信したことを応答する、（登録作業終了）
- （4） トランスミッターのスイッチOFF後、約３秒以内にトランスミッター登録作業が正常に完了した場合はLOCK-UNLOCK作動が１回行われるが、２回行はれた場合は登録が完了していないのでトランスミッターの登録を再度行う。
|
 |
