メータパネル内の「STEERING」ランプが点灯したままになって、ハンドル操作が重くなったという、平成17年式のスバル・サンバー（車輌型式LE-TT2、エンジン型式EN07、走行距離８万km）のトラブル事例を紹介する。

正常であれば、エンジン回転中は消灯しているはずの「STEERING」警告灯が点灯するということは、EPS（電動・パワーステアリング・システム）になんらかの電気的不具合が発生していると考える。

さっそくスキャンツールを接続して調べてみると、DTC「52」（リレー溶着異常）が検出されていた。

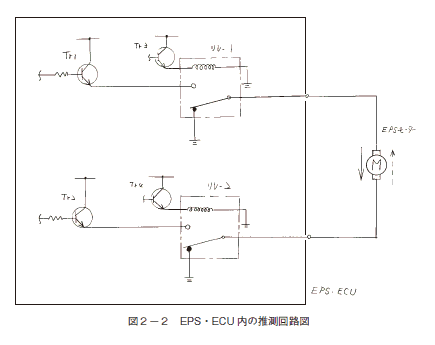

サービスマニュアルで調べてみると、図１に示すように電動パワーステアリングのモーターに電流を供給するためのリレーは、ECUに内蔵されているようである。

このシステムの部品構成は、「ECU」と、モーターとトルクセンサとが組み込まれた、「ステアリング・ギヤボックス」のふたつで、あとはその間をむすぶワイヤ・ハーネスの３点である。

仮に、モーターヘ過電流が流れてリレーが溶着したのであれば、それを示すDTCが検出される可能性が考えられるが、それがないので今回はECU不良と判断した。

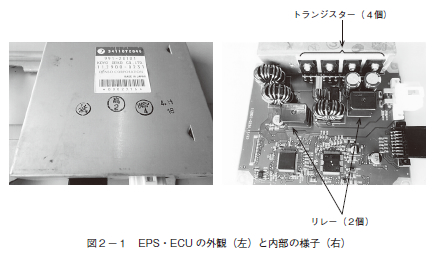

念のため図２に示すECUの電源が供給されていることと、アース回路に問題がないことを確認したのちに、ECUを交換してトラブルは解消した。

モーターに流れる電流が増大する要因があると、それを制御するリレー接点の焼損・溶着の原因になる訳なので、タイヤの空気圧やボール・ジョイントの点検を欠かさないことも、重要なことと思われる。

同じような故障は続くもので、それから10日後に平成18年式のTT1型サンバーが全く同様の症状を訴えて入庫し、DTCも同じであったので全回と同じ処置をおこなって、完治した。
